การบันทึกความถี่สถานีไฟฟ้าค้อนสั่นสะเทือนไฮดรอลิกและตัวค้อน
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์
| โรงไฟฟ้า | |||||||
| หมายเลขรุ่น | QY300D | Y400D | QY500D | Y600D | Y800D | QY1400D | QY1600D |
| ยี่ห้อเครื่องยนต์ | คัมมินส์ | คัมมินส์ | คัมมินส์ | คัมมินส์ | วอลโว่ | วอลโว่ | วอลโว่ |
| ประเภทเครื่องยนต์ | QSB6.7 | SL8.9 | QSZ14 | QSZ14 | D16 | D16 | D16 |
| กำลังไฟ [kW] | 194 | 264 | 360 | 412 | 565 | 1030 | 1130 |
| ความเร็วสูงสุด (รอบต่อนาที) | 2200 | 2100 | 2100 | 2100 | 1900 | 1800 | 1900 |
| กระแสการทำงานสูงสุด (L/min) | 300 | 360 | 522 | 684 | 936 | 1450 | 1680 |
| แรงดันใช้งานสูงสุด (MPa) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| ความจุถังย้อม (L) | 400 | 500 | 500 | 60o | 600 | 1,000 | 1,000 |
| ปริมาณถังไฮดรอลิก (L) | 800 | 1,000 | 1400 | 1900 | 2600 | 4000 | 4700 |
| น้ำหนัก (กิโลกรัม] | 5400 | 6500 | 7400 | 8500 | 9600 | 14500 | 17000 |
| ขนาดโดยรวม A(มิลลิเมตร) | 3850 | 4200 | 4760 | 4760 | 5400 | 5850 | 5980 |
| ขนาดโดยรวม B(มิลลิเมตร) | 2200 | 2200 | 2380 | 2380 | 2460 | 2520 | 2600 |
| ขนาดโดยรวม C(มิลลิเมตร} | 1660 | 1760 | 2563 | 2563 | 2120 | 2530 | 2530 |
| จับคู่ค้อนขนาด | QY60B | QY90B | QY120B | QY18OB | QY230B | QY400B | QY600B |
| ค้อนสั่นสะเทือนไฮดรอลิกความถี่สูง | |||||||
| หมายเลขรุ่น | Y60B | Y90B | QY120B | QY180B | Y230B | QY400B | Y600B |
| แรงนอกรีต (Nm) | 174 | 255 | 300 | 400 | 700 | 1800 | 2700 |
| แรงกระตุ้นสูงสุด (KN) | 620 | 910 | 1200 | 1500 | 2300 | 3900 | 5800 |
| ความถี่ในการทำงานสูงสุด (Hz) | 30 | 30 | 30 | 30 | 30 | 23 | 23 |
| ความเร็วสูงสุด (รอบต่อนาที) | 1800 | 1800 | 1800 | 1800 | 1800 | 1400 | 1400 |
| ความกว้างของสวิง (มม.) | 25 | 30 | 30 | 30 | 31 | 32 | 32 |
| แรงดึงสูงสุด (kN) | 400 | 400 | 400 | 600 | 800 | 1200 | 1600 |
| ขั้นตอนการทำงานสูงสุด (Lmin) | 210 | 320 | 500 | 650 | 900 | 1400 | 2543 |
| ขนาดโดยรวม D(มิลลิเมตร) | 1650 | 2480 | 2660 | 2960 | 3220 | 3810 | 4860 |
| ขนาดโดยรวม E(มิลลิเมตร) | 2360 | 2420 | 2650 | 3060 | 3430 | 4200 | 448O |
| ขนาดโดยรวม F(มิลลิเมตร) | 580 | 580 | 660 | 66o | 740 | 1240 | 1240 |
| น้ำหนักรวม (กก.) | 3950 | 4850 | 5650 | 8500 | 10800 | 18600 | 27900 |
| โมเดลสถานีไฟฟ้าที่ตรงกัน | Y300D | QY400D | QY500D | QY600D | QY800D | QY1400D | QY1600D |

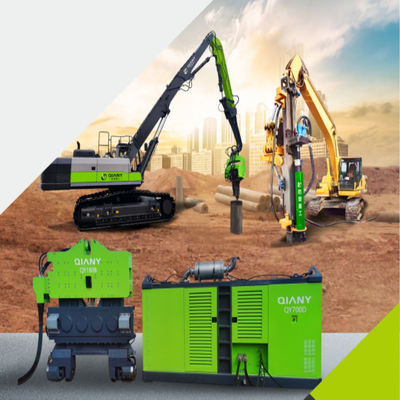

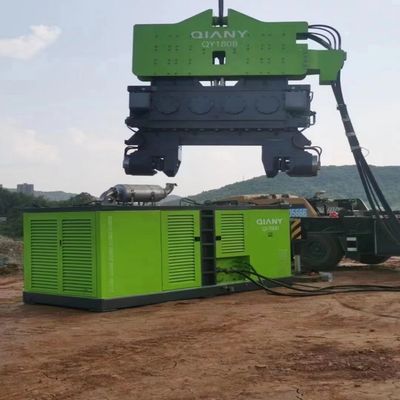

ค้อนสั่นสะเทือนไฮดรอลิกของโรงไฟฟ้าเป็นอุปกรณ์ตอกเสาเข็มชนิดหนึ่งที่ใช้สำหรับตอกเสาเข็มขนาดใหญ่ลงบนพื้นโดยใช้การสั่นสะเทือนโดยทั่วไปจะใช้ในการก่อสร้างสถานีไฟฟ้า ซึ่งจำเป็นต้องใช้เสาเข็มขนาดใหญ่เพื่อรองรับอุปกรณ์และโครงสร้างขนาดใหญ่
โดยทั่วไปแล้วค้อนสั่นสะเทือนแบบไฮดรอลิกจะติดอยู่กับเครนหรืออุปกรณ์หนักอื่นๆ และขับเคลื่อนโดยระบบไฮดรอลิกค้อนสร้างการสั่นสะเทือนความถี่สูงที่ส่งไปยังเสาเข็ม ทำให้มันจมลงไปในดิน
ค้อนสั่นสะเทือนไฮดรอลิกของโรงไฟฟ้าได้รับการออกแบบมาเพื่อให้ส่งแรงกระแทกสูงและสั่นสะเทือนเสาเข็มที่มีเส้นผ่านศูนย์กลางและความยาวมากโดยทั่วไปแล้วค้อนจะประกอบด้วยโครงสำหรับงานหนัก ชุดพลังงานไฮดรอลิก และเครื่องกำเนิดแรงสั่นสะเทือน
การตรวจสอบและบำรุงรักษาค้อนสั่นสะเทือนไฮดรอลิกของโรงไฟฟ้าเป็นประจำเป็นสิ่งสำคัญเพื่อให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมีประสิทธิภาพซึ่งอาจรวมถึงการตรวจสอบการสึกหรอของเครื่องกำเนิดแรงสั่นสะเทือนและส่วนประกอบอื่นๆ การเปลี่ยนชิ้นส่วนที่สึกหรอตามความจำเป็น และการตรวจสอบการหล่อลื่นที่เหมาะสมของระบบไฮดรอลิกสิ่งสำคัญคือต้องปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับการบำรุงรักษาและการทำงานของค้อนสั่นสะเทือนแบบไฮดรอลิกของโรงไฟฟ้า เพื่อให้มั่นใจในประสิทธิภาพที่ปลอดภัยและเชื่อถือได้
